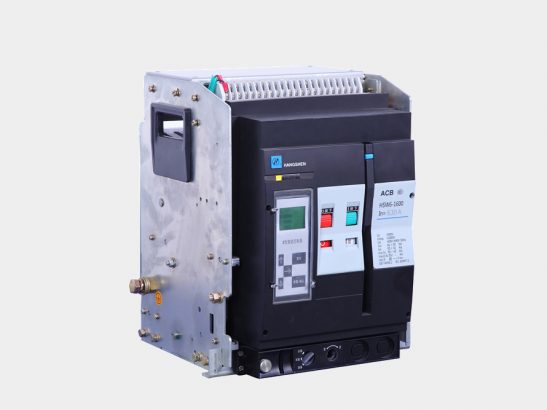

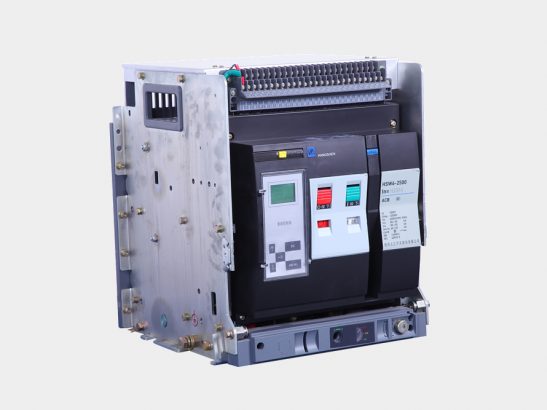

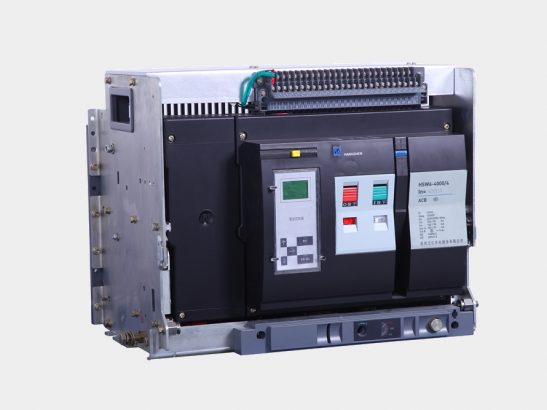

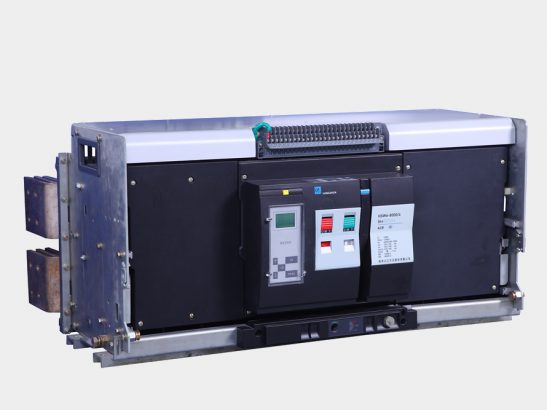

HSW6系列智能型万能式低压断路器

产品简介

HSW6系列万能式低压断路器是杭申集团•杭州之江开关股份有限公司推出的一款具有自主知识产权的新一代智能化断路器。全系列产品设计人性化、使用简便,具有全智能、高分断、小体积、无飞弧、带隔离等特点,塑造了新一代万能式断路器的全新形象。产品符合GB/T14048.2及IEC60947标准要求,通过国家强制性产品认证“CCC”试验,获得专利达十余项。

样本下载HSW6智能型万能式低压断路器
产品标签
  • 高分断
  • 全智能
  • 小体积
  • 功能齐全
  • 产品信息
  • 性能参数

HSW6系列万能式低压断路器全系列共分1600A、2500A、4000A、6300A、8000A等5个壳架等级,适用于交流50Hz,额定电压400V、690V,额定电流200A~8000A的配电网络中,用来分配电能和保护线路及电源设备免受过载、短路、欠电压和接地故障等的危害。断路器采用具有精确选择性保护的全功能智能型控制器,特别适用于需要提高供电可靠性,避免不必要停电的配电网络中。断路器同时带有开放式通信接口,可进行“四遥”,以满足控制中心和自动化系统的要求,额定电流630A及以下断路器亦可作为电动机的过载、短路、缺相、欠电压和接地故障保护,在正常条件下还可作为电动机的不频繁启动之用。

型 号 HSW6-1600 HSW6-2500 HSW6-2500S HSW6-4000 HSW6-4000S HSW6-6300 HSW6-8000
额定电流 (A) 40℃ 200、400、630、800、1000、1250、1600 630、800、1000、1250、1600、2000、2500 630、800、1000、1250、1600、2000、2500 2000、2500、2900、3200、3600、4000 2000、2500、2900、3200、3600、4000 4000、5000、6300 4000、5000、6300、7400、8000
额定电压Ue(V) AC 400 / 690 / 50Hz
额定绝缘电压Ui(V) 1000
额定冲击耐受电压Uimp(V) 12000
工频耐受电压U(V)1min 3500
极   数 3P、4P
全分断时间(无附加延时)(ms) 17~22
熄弧时间(ms) 5~7
额定极限短路分断能力Icu(kA)

(有效值)

AC400V 66 85 100 85 100 120 150
AC690V 50 65 85 75 85 85 100
额定运行短路分断能力Ics(kA)

(有效值)

AC400V 55 85 85 85 100 120 150
AC690V 50 65 65 75 75 85 100
额定短路接通能力Icm(kA)(有效值) AC400V 145.2 187 220 187 220 264 330
AC690V 105 143 187 165 187 187 220
额定短时耐受电流(1s)

Icw(kA)

(有效值)

AC400V 55 65 85 85 100 120 135
AC690V 42 65 65 75 75 85 100
操作性能(次数) 电气寿命 AC400V 9000 8000 8000 6000 6000 2000 1500
AC690V 6500 6500 6500 3000 3000 1500 1000
机械寿命 免维护 15000 13500 13500 10000 10000 6500 5000
有维护 30000 25000 25000 20000 20000 13000 10000
