HSW2A系列智能型万能式低压断路器

产品简介

HSW2A系列智能型万能式低压断路器具有智能保护功能，选择性保护精确，能提高供电可靠性、避免不必要的停电。全系列产品可倒进线安装，上下进线分断指标一致，符合GB/T14048.2及IEC60947标准要求，通过国家强制性产品认证“CCC”试验。该系列断路器性价比高，即可以满足常规配电网络的要求，对用户而言，在成本控制上又有较大优势。

样本下载HSW2A智能型万能式低压断路器
产品标签
  • 性价比高
  • 智能保护
  • 功能完善
  • 产品信息
  • 性能参数

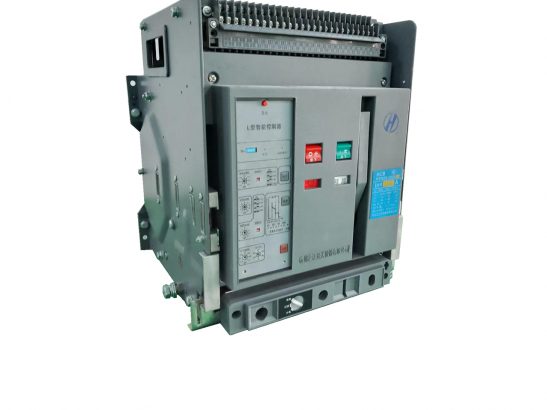

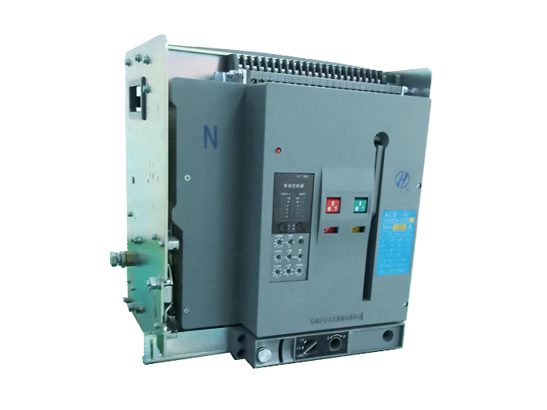

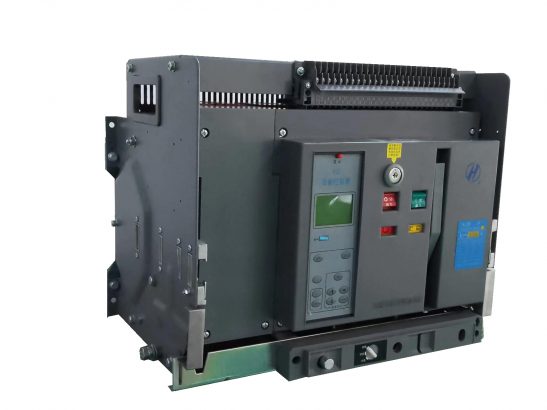

HSW2A系列万能式断路器(以下简称断路器)，适用于交流50Hz，额定工作电压AC400V、AC690V，额定绝缘电压1000V，额定电流200A-4000A配电网络中，用于分配电能、保护线路及电源设备免受过载、短路、欠电压、单相接地等故障危害。在正常条件下也可作为线路的不频繁转换之用。断路器具有隔离功能。拥有1600A、2000A、4000A三种壳架，采用具有精确选择性保护的全功能型智能控制器，包括L型(电流柱状数码管显示，拨盘调整)、M型(电流数字液晶显示，按钮调整)、H型(电流数字液晶显示，按钮调整并可通讯)三种选择，有效提高供电可靠性，避免不必要的停电。同时可选附件齐全，满足不同配电需求。

型号 HSW2A-1600 HSW2A-2000 HSW2A-2000S HSW2A-4000 HSW2A-4000S
额定电流In（A） 200、400、630、800、1000、1250、1600 630、800、1000、1250、1600、2000 2000、2500、2900、3200、3600、4000
额定工作电压Ue(V) AC400/690
额定绝缘电压Ui(V) 1000
额定冲击耐受电压Uimp(kV) 12
级数 3P、4P
分闸时间ms ≤30
合闸时间ms ≤70
额定极限短路分断能力Icu（kA） AC400V 55 65 80 80 100
AC690V 40 50 50 65 65
额定运行短路分断能力Ics（kA） AC400V 50 40 65 60 100
AC690V 35 40 50 60 65
额定短路接通能力

Icm（kA）

 AC400V 121 143 176 176 220
AC690V 84 105 105 143 143
额定短时耐受电流Icw/1s（kA） AC400V 42 40 50 60 80
AC690V 35 40 40 60 65
电寿命（次） AC400V In=200~630：12500 In=630~800：15000 In=630~800：15000 In=2000~2900：8000 In=2000~2900：8000
In=800~1000：9000 In=1000~1600：15000 In=1000~1600：15000 In=3200~3600：6000 In=3200~3600：6000
In=1250~1600：6500 In=2000：8000 In=2000：8000 In=4000：4000 In=4000：4000
AC690V In=200~630：10000 In=630~800：15000 In=630~800：15000 In=2000~2900：6000 In=2000~2900：6000
In=800~1000：6500 In=1000~1600：7000 In=1000~1600：7000 In=3200~3600：3000 In=3200~3600：3000
In=1250~1600：4000 In=2000：5000 In=2000：5000 In=4000：2000 In=4000：2000
机械寿命（次） 免维护 15000 15000 15000 10000 10000
有维护 30000 30000 30000 15000 15000
