HSGR6系列隔离开关熔断器组

产品简介

该系列隔离开关熔断器组有63A、125A、160A、250A、400A、630A、800A、1000A、1250A、1600A共十个壳架,电流规格63A~1600A。

样本下载HSGR6系列隔离开关熔断器组
  • 产品信息
  • 性能参数

该系列隔离开关熔断器组有63A、125A、160A、250A、400A、630A、800A、1000A、1250A、1600A共十个壳架,电流规格63A~1600A。

  • 模块化设计结构,具有灵活多样的组合性,采用玻璃纤维增强不饱和聚酯树脂制造外壳,有很高的介电性能,防护能力和可靠的操作安全性。
  • 操作机构是弹簧蓄能、瞬时释放的加速机构,瞬时接通与分断双断点触头结构。与操作手柄的速度无关,极大提高了各项电气性能与机械性能。
  • 隔离开关熔断器组属全封闭式结构。
  • 具有三极、四极、柜内操作、柜外操作可供选择。
  • 开关造型美观、新颖、简洁、体积小功能全是同类产品中的理想选择。
  • 正常使用条件

周围空气温度:上限不超过+40℃,下限不低于-5℃,24h内的平均温度不超过+35℃。

海拔:安装地点的海拔一般不超过2000m。

大气条件: 大气相对湿度在周围温度为+40℃时不超过50%;在较低温度下可以有较高的相对湿度;最湿月的月平均最大相对湿度力90%,同时该月的平均最低温度为+20℃,并考虑到因温度変化发生在产品表面上的凝雾。

污染等级:污染等级3。

安装类别:Ⅳ类。

规格 63 125 160 250 400 630 800 1000 1250 1600
主极数 3、4
额定绝缘电压Ui(V) 1000
额定工作电压Ue AC500V、AC690V、DC440V
约定发热电流Ith (A) 63 125 160 250 400 630 800 1000 1250 1600
额定工作电流Ie/功率(kW)AC AC500V AC-23B(A/kW) 63/30 125/75 160/90 250/132 400/200 630/333 800/425 1000/515 1250/660 1600/850
AC690V AC-23B(A/kW) 63/55 125/110 160/150 250/220 400/375 630/560 800/710 1000/910 1250/1100 1600/1440
额定工作电流Ie(A)DC DC440V L/R =15ms DC-23B 63 125 160 250 400 630 800 1000 1250 1600
冲击耐受电压Uimp      (kV) 12
额定限制短路电流 AC500VAC/690V/DC440V (kA r.m.s) 100/50/50
联接主电路导线截面(m㎡) 16 50 70 150 240 370 480 40×16 70×14 90×16
最大熔断体电流   (A) 63 125 160 250 400 630 800 1000 1250 1600
配置熔断体型号  RT20系列 00 00 00 1 2 3 3 4a 4a 4a
额定接通/分断能力690V AC-23 (A) 10Ie/8Ie
额定通断熔性负载能力400(kar) 131 131 251 251 251 540 540 830 830 830
辅助开关(380V:AC-15/220V:DC-13) 4/0.4 4/0.4 4/0.4 4/0.4 4/0.4 6/0.6 6/0.6 6/0.6 6/0.6 6/0.6
中性极电流   (A) 63 125 160 250 400 630 630 500 625 800
操作性能 空载 15000 15000 12000 12000 12000 3000 3000 1000 1000 1000
有载 1000 1000 300 300 300 200 150 150 150 150
操作力矩    (N·m) 7.5 7.5 16 16 16 30 30 40 40 40

相关产品

HSQ1W系列自动转换开…
HSQ1W系列自动转换开关电器适用于交流50Hz,额定电流2…
了解详细
HSM8-80GQ系列自…
HSM8-80GQ系列自复式过欠压保护器包括HSM8-63G…
了解详细
HSM8系列小型断路器
HSM8系列小型断路器包括HSM8-125、HSM8-100…
了解详细

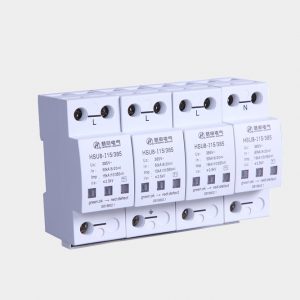

HSU8系列电涌保护器
