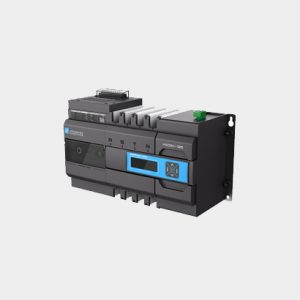

HSQ1W系列自动转换开关电器

产品简介

HSQ1W系列自动转换开关电器适用于交流50Hz,额定电流200A~3200A,额定电压400V,额定绝缘电压1000V的配电网络中, 自动将一个或几个负载电路从一个电源转换至另一个电源,以保证负载电路的正常供电。HSQ1W自动转换开关电器能够满足绝大多数进线方案,可以提供传统的双电源转换 (A/Z型控制器 ),还可以提供满足单母线分段的“两进线一母联”的进线电源转换系统 (S型控制器 )。

◆ 符合GB/T14048.11、IEC60947-6-1最新版标准。
◆ 使用类别为AC-33B。

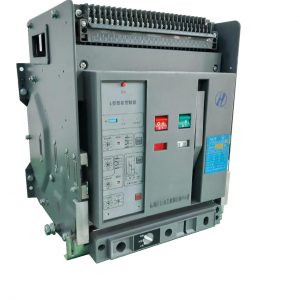

◆ CB级产品采用我司HSW1及HSW6万能式断路器作为执行元件,分断能力高。
◆ 获国家强制性产品认证“CCC”标志。

样本下载HSQ1W系列自动转换开关电器
  • 产品信息
  • 性能参数

正常工作条件

适用于环境温度-10℃~+70℃,24h平均值不超过+35℃;

安装地点的海拔不超过2000m

在周围空气温度为+40℃时大气相对湿度不超过50%。在较低温度下允许有较高的相对湿度,例如温度为+25℃时最大相对湿度可达90%;因温度变化发生在产品表面上的凝露情况必须采取措施。

防护等级:IP30;污染等级:3

执行断路器主电路安装类别为Ⅳ;辅助电路及控制电路安装类别为Ⅲ。

型号 HSQ1W-1600 HSQ1W-2000 HSQ1W-3200
极数 3/4 3/4 3/4
额定工作电流In(A) 200,400,630,800,1000,1250,1600 630、800、1000、1250、1600、2000 2000、2500、2900、3200
额定工作电压Ue(V) AC400 AC400 AC400
额定绝缘电压Ui(V) AC1000 AC1000 AC1000
额定冲击耐受电压Uimp(kV) 12 12 12
额定工作频率f(Hz) 50 50 50
额定短路分断能力Icn(kA) 55 80 100
额定短路接通能力Icm(kA) 121 176 220
寿命 电气寿命 6000 8000 6500
机械寿命(维护) 20000 30000 20000
机械寿命(不维护) 10000 15000 10000
触头转换时间 350ms±20%
转换动作时间 1.10s±10%
适用于隔离 ■ ■ ■
电器级别 CB CB CB
使用类别 AC-33B AC-33B AC-33B
