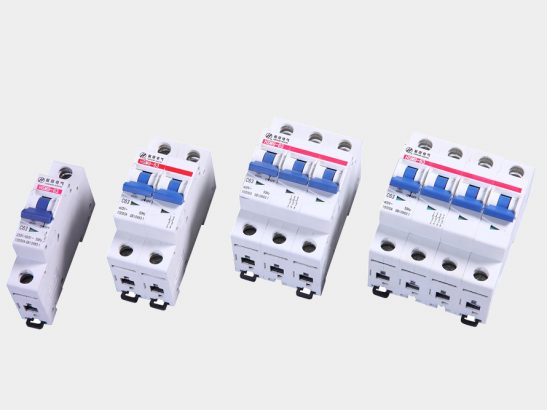

HSM9系列小型断路器

产品简介

HSM9系列小型断路器包括HSM9-125、HSM9-63M、HSM9-63、HSM9N-40、HSM9Z-63等产品。小型断路器适用于住宅、商业及一般工业用途的终端配电线路的隔离、控制、过载和短路保护。

HSM9-125系列是大电流小型断路器,电流规格从50A~125A,分断容量高达10kA,并具有触点合、分位置显示窗。

HSM9-63系列小型断路器操作机构均采用金属件,在高温情况下稳定性强,保护性能稳定、可靠,具有较高的分断能力,额定电流从1A~63A均能达到10kA,并具有触点合、分位置显示窗。

HSM9-63M系列小型断路器是HSM9-63派生的经济型产品,电流规格与HSM9-63相同,分断能力达到6kA。

HSM9N-40系列小型断路器体积小,额定电流从6A~40A,分断能力高达6kA。并具有触点合、分位置显示窗。

样本下载HSM9系列终端电器
  • 产品信息
  • 性能参数

正常使用条件

安装地点的海拔不超过2000m;

周围介质温度上限为+40℃,下限为-25℃;

安装地点的空气相对湿度在最高温度为+40℃时不超过50%,在较低温度下可以有较高的相对湿度,例如20℃时达90%。对由于温度变化偶尔产生的凝露应采取特殊的措施;

安装场所的污染等级2级;

安装类别主电路为Ⅲ;

安装方式:垂直安装;

无显著振动和冲击的地方。

产品型号 极数 频率Hz 额定电压Ue V 额定电流

In A

分断能力

Icu/Ics kA

瞬时脱扣

型 式

单极

宽度

mm

HSM9-125 1 50 230/400 50、63、80、100、125 10/7.5 C型:8In±20%;

D型:12In±20%

27
2,3,4 400
HSM9-63 1 230/400 1、2、3、4、6、10、16、20、25、32、40、50、63 10/7.5 C、D



18
2,3,4 400
HSM9-63M 1 230/400 1、2、3、4、6、10、16、20、25、32、40、50、63 6
2,3,4 400
HSM9N-40 1+N 230 6、10、16、20、25、32、40 C 18
