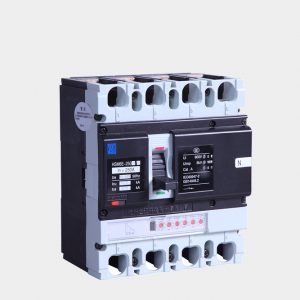

HSL2系列剩余电流动作断路器

产品简介

HSL2系列剩余电流动作断路器适用于交流50Hz，额定绝缘电压690V，额定工作电压400V，额定电流16A至630A的电路中，作人身触电及设备漏电保护之用，也可防止因设备的绝缘损坏，产生接地故障而引起的火灾危险。断路器还可以作为线路和电动机（400A及以下）的不频繁分合（转换）之用，当线路或电动机发生过载、短路等故障时，能自动保护并切断电路。

样本下载HSL2系列剩余电流动作断路器
  • 产品信息
  • 性能参数

该系列断路器有100A、250A、400A、630A共四个壳架，电流规格16A~630A。

  • 全系列断路器可水平安装（横装）、垂直安装（竖装）、平躺安装；
  • 全系列断路器均具有隔离功能
  • 断路器可满足海拔高度2000米及以下场合的使用要求
  • 断路器按用途分配电型和电机保护型
  • 正常使用条件

周围介质温度不高于＋40℃和不低于－5℃，且24h的平均值不超过＋35℃。

海拔2000m及以下。

安装地点的空气相对湿度在最高温度为＋40℃时不超过50％，在较低温度下可以有较高的相对湿度，例如20℃时达90％。对于温度变化偶尔产生的凝露应采取特殊措施。

污染等级为3级。

断路器主电路及欠电压脱扣器安装类别为Ⅲ，其余辅助电路、控制电路安装类别为Ⅱ。

断路器应安装在无爆炸危险和无导电尘埃、无足以腐蚀金属和破坏绝缘的地方。

断路器应安装在没有雨雪侵袭的地方。

断路器适用于电磁环境A。

型号 HSL2-100 HSL2-250 HSL2-400 HSL2-800
额定电流 A 16、20、25、32、40、50、63、80、100 100、125、160、180、200、225、250 225、250、315、350、400 400、500、630
分断等级 / M / M / M / M
极数 3/4
额定绝缘电压 V 1000
额定冲击耐受电压 V 8000
额定工作电压 400
极限短路分断能力kA AC400V 35 50 35 50 50 65 50 65
运行短路分断能力kA AC400V 18 35 18 35 35 50 35 50
剩余电流保护 不可调型 动作电流 100mA/200mA/300mA 100mA/300mA/500mA
动作时间 0.1S/0.2S/0.3S 0.2S/0.4S/0.6S
可调型 动作电流 100mA-200mA-300mA 100mA-300mA-500mA
动作时间 0.1S-0.2S-0.3S 0.2S-0.4S-0.6S
操作性能（寿命） 次 有载 8000 8000 7500 7500
无载 20000 20000 10000 10000
外形尺寸（宽×高×深） 三极 92×150×89 107×165×88.5 154×257×106.5 210×281×113
四极 122×150×89 142×165×88.5 198×257×106.5 280×281×113
