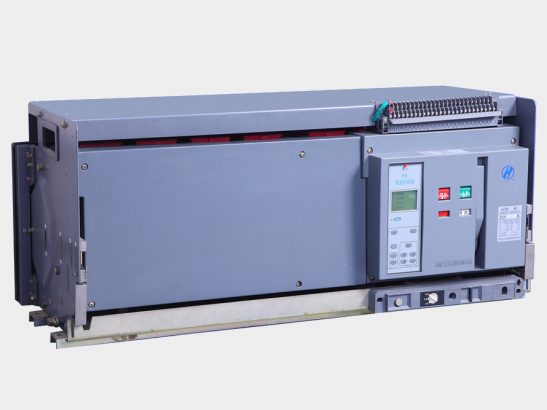

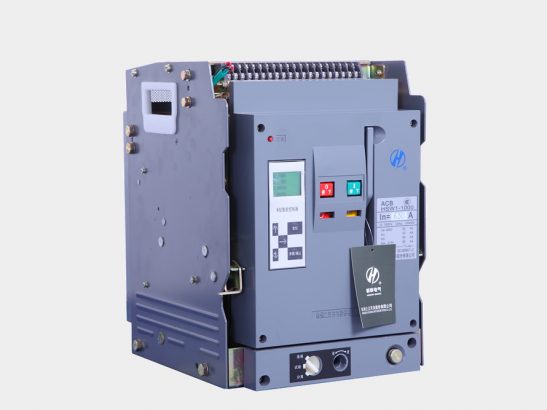

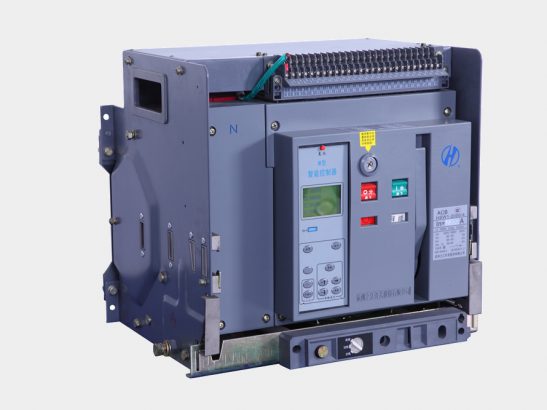

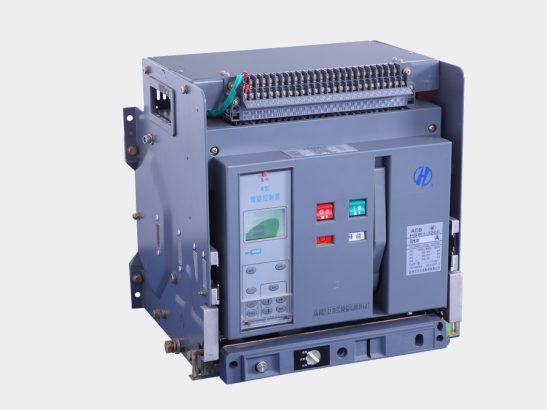

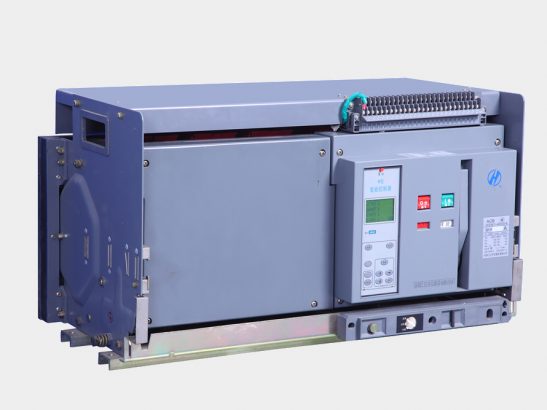

HSW1系列智能型万能式低压断路器

产品简介

HSW1系列智能型万能式低压断路器具有智能保护功能,选择性保护精确(全行业首家提供无级连续可调技术,并拥有优异的友好人机对话技术),能提高供电可靠性、避免不必要的停电。同时带有开放式通讯接口,可进行四遥(遥测、遥调、遥讯、遥控),以满足控制中心和自动化系统的要求。该系列断路器具有隔离功能,可派生风力发电等低温场合使用。全系列产品可倒进线安装,上下进线分断指标一致,符合GB/T14048.2及IEC60947标准要求,通过国家强制性产品认证“CCC”试验。

样本下载HSW1智能型万能式低压断路器
产品标签
  • 智能保护
  • 功能齐全
  • 规格齐备
  • 产品信息
  • 性能参数

HSW1系列智能型万能式低压断路器共分1000A、1600A、2000A、3200A、4000A、6300A等6个壳架等级,适用于交流50Hz,额定电压1000壳架AC400V,2000壳架至AC1000V,其余壳架至AC690V,额定电流200A~6300A的配电网络中,用于分配电能、保护线路及电源设备免收过载、欠电压、短路、单相接地等故障危害,630A及以下还可用作电动机保护用。断路器拥有多种型号智能控制器,提供不同功能。断路器额定绝缘电压1000V,额定冲击耐受电压12kV。

型 号 HSW1-1000 HSW1-1600 HSW1-1600S HSW1-2000 HSW1-2000S HSW1-3200 HSW1-4000 HSW1-6300
额定电流 (A) 40℃ 200、400、630、800、1000 200、400、630、800、1000、1250、1600 200、400、630、800、1000、1250、1600 630、800、1000、1250、1600、2000 630、800、1000、1250、1600、2000 2000、2500、2900、3200 3200、3600、4000 4000、5000、6300
额定电压Ue(V) AC 400 AC 400 / 690 AC 400 / 690 AC 400 / 690 / 1000 AC 400 / 690 / 1000 AC 400 / 690 AC 400 / 690 AC 400 / 690
额定绝缘电压Ui(V) 1000
额定冲击耐受电压Uimp(V) 12000
工频耐受电压U(V)1min 3500
极   数 3P、4P
全分断时间(无附加延时)(ms) 20~30
闭合时间(ms) 最大70
额定极限短路分断能力Icu(kA)

(有效值)

AC400V 42 55 65 80 85 100 100 120
AC690V – 40 40 50 50 65 65 75
AC1000V – – – 36.5 36.5 – – –
额定运行短路分断能力Ics(kA)

(有效值)

AC400V 30 50 65 65 70 85 100 100
AC690V – 35 40 50 50 65 65 65
AC1000V – – – 36.5 36.5 – – –
额定短路接通能力Icm(kA)(有效值) AC400V 88.2 121 143 176 187 220 220 264
AC690V – 84 84 105 105 143 143 165
AC1000V – – – 76.9 76.9 – – –
额定短时耐受电流(1s)

Icw(kA)

(有效值)

AC400V 30kA,0.5s 42 55 50 70 80 80 100
AC690V – 35 40 40 50 65 65 65
AC1000V – – – 36.5 36.5 – – –
操作性能(次数) 电气

寿命

6000 6000 6000 8000 8000 6500 3000 1000
机械寿命 免维护 10000 10000 10000 15000 15000 10000 5000 5000
有维护 20000 20000 20000 30000 30000 20000 10000 10000
