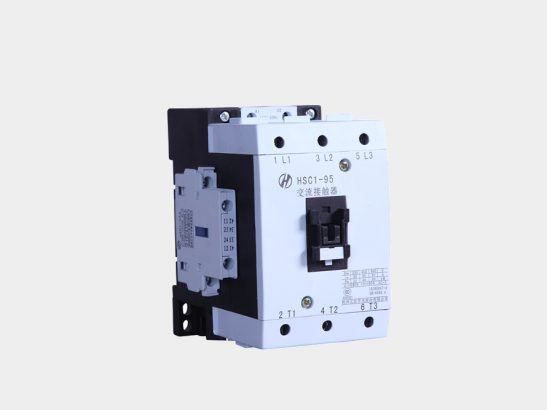

HSC1系列交流接触器

产品简介

HSC1系列交流接触器适用于交流50Hz，主触头额定工作电压至690V、额定工作电流6.3A ～1000A的电力系统中用以接通和分断电路，并可与适当的电子式电动机保护器或热过载继电器组合成电动器，以保护操作（运行）中可能发生过载的电路。两台接触器和机械联锁组合后，可作控制可逆运行或反接制动的电动机以及双电源控制。产品符合IEC60947-4 、GB14048.4标准，并获得国家强制性产品认证“CCC”证书。

样本下载HSC1系列交流接触器
  • 产品信息
  • 性能参数

正常使用条件

安装地点的海拔不超过2000m；

周围介质温度上限为+55℃，下限为-25℃；

安装地点的空气相对湿度在最高温度为+40℃时不超过50%，在较低温度下可以有较高的相对湿度，例如20℃时达90%。对由于温度变化偶尔产生的凝露应采取特殊的措施；

安装场所的污染等级为3级；

安装类别主电路为Ⅲ，其余控制和辅助电路为Ⅱ；

安装方式：垂直安装，与安装面的倾斜度≤±22.5°。

表1

型   号 HSC1-6.3 HSC1-9M HSC1-9 HSC1-12 HSC1-16 HSC1-25 HSC1-32 HSC1-40
额定绝缘电压Ui V 1000
约定发热电流Ith A 16 20 30 45
额定工作电压Ue V 230    400    690


额定工作电流

Ie

A



AC-3

 230V 6.3 9 9 12 16 25 32 40
400V 6.3 9 9 12 16 25 32 40
690V 3.5 6.9 6.9 9.1 12.5 12.5 22.1 22.1


AC-4

 230V 5 6.3 6.3 9 12 16 25 32
400V 5 6.3 6.3 9 12 16 25 32
690V 2.8 5 5 6.7 8.9 8.9 17.8 17.8
控制电动机

功率

Kw  AC-3

 230V 1.7 2.2 2.2 3.0 4.0 6.1 8.5 11
400V 3.0 4.0 4.0 5.5 7.5 11 15 18.5
690V 3.0 5.5 5.5 7.5 11 11 18.5 18.5
机械寿命  万次 1000
电寿命       AC-3

万次        AC-4

 100

5
操作频率     AC-3

次/h         AC-4

无载

 800

250

7000


操作线圈

 额定电压Us 36V    110V   127V   230V   400V
启动功耗VA 32 70 102 120
吸持功耗VA 5 8 12 15
能效等级 3 3 3 3


顶装辅助触头

 型号     形式

CA122     2NO2NC

CA131     3NO1NC

CA140     4NO

 型号     形式

CA222     2NO2NC

CA231     3NO1NC

CA240     4NO
侧装辅助触头 – 型号:CA411     形式：1NO1NC


延时模块

(顶部安装)

 延时接通



–

  型    号：TE1-3    TE1-30   TE1-180

延时范围：0.1～3s  1～30s   10～180s
延时断开 型    号：TE2-3    TE2-30   TE2-180

延时范围：0.1～3s  1～30s   10～180s
通讯接口模块 –
浪涌抑制模块 –
机械锁扣模块 – ML1

续表1

型   号 HSC1-50 HSC1-63 HSC1-75 HSC1-95 HSC1-110 HSC1-140 HSC1-170 HSC1-205
额定绝缘电压Ui V 1000
约定发热电流Ith A 70 95 140 205
额定工作电压Ue V 230    400    690


额定工作电流

Ie

A



AC-3

 230V 50 63 75 95 110 140 170 205
400V 50 63 75 95 110 140 170 205
690V 34.6 34.6 61 61 110 118 170 170


AC-4

 230V 40 50 63 75 90 110 140 170
400V 40 50 63 75 90 110 140 170
690V 25 25 52.8 52.8 60 95 100 122
控制电动机

功率

Kw  AC-3

 230V 15 18.5 22 22 37 45 55 64
400V 22 30 37 45 55 75 90 110
690V 30 30 55 55 75 110 156 156
机械寿命  万次 1000
电寿命       AC-3

万次        AC-4

 100

5
操作频率     AC-3

次/h         AC-4

无载

 800

250

7000

 800

250

5000

 750

250

5000

 700

200

5000

 500

130

5000


操作线圈

 额定电压Us 36V    110V   127V   230V   400V
启动功耗VA 190 275 387 906
吸持功耗VA 20.5 30 33 4.0
能效等级 2 2 2 2


顶装辅助触头

 型号       形式

CA322     2NO2NC

CA331     3NO1NC

CA340     4NO



–
侧装辅助触头 型号:CA511  CA520  CA502    形式：1NO1NC   2NO   2NC


延时模块

(顶部安装)

 延时接通

–

 型    号：TE1-3    TE1-30   TE1-180

延时范围：0.1～3s  1～30s   10～180s



–
延时断开 型    号：TE2-3    TE2-30   TE2-180

延时范围：0.1～3s  1～30s   10～180s
通讯接口模块 TX1
浪涌抑制模块 RC1
机械锁扣模块 ML1 –

续表1

型   号 HSC1-250 HSC1-300 HSC1-400 HSC1-475 HSC1-630 HSC1-800
额定绝缘电压Ui V 1000
约定发热电流Ith A 300 400 475 630 800
额定工作电压Ue V                   230    400    690


额定工作电流

Ie

A



AC-3

 230V 250 300 400 475 630 800
400V 250 300 400 475 630 800
690V 205 250 300 400 630 800


AC-4

 230V 205 250 300 300 570 570
400V 205 250 300 270 520 520
690V 160 160 190 190 362 362
控制电动机

功率

Kw  AC-3

 230V 78 93 125 145 191 250
400V 132 160 200 250 335 450
690V 190 235 275 375 573 750
机械寿命  万次 600
电寿命       AC-3

万次        AC-4

 60

5
操作频率     AC-3

次/h         AC-4

无载

 700

200

3000

 500

130

3000

 500

150

2000

 400

150

2000

 500

150

1000


操作线圈

 额定电压Us 36V    110V   127V   230V   400V
启动功耗VA 906 620 1018
吸持功耗VA 4.0 11 14
能效等级 2 2 2 –
顶装辅助触头                             –
侧装辅助触头 型号:CA511  CA520  CA502    形式：1NO1NC   2NO   2NC


延时模块

(顶部安装)

 延时接通



–
延时断开
通讯接口模块 TX1
浪涌抑制模块 RC1
机械锁扣模块 –
注：
  1. 其中HSC1-6.3～12也可提供四极；
  2. 机械锁扣模块不单独供货，须与接触器匹配后出厂，未说明时辅助触头配1开1闭；
  3. GB21518《交流接触器能效限定值及能效等级》适用于额定工作电流6A～630A交流接触器；
  4. 可逆性交流接触器的参数与标准型相同。

表2

型号 HSC1-25C HSC1-40C HSC1-63C HSC1-95C
额定绝缘电压  Ui 690V
约定发热电流  Ith 30A 45A 70A 95A
额定工作电压  Ue 230V   400V
额定工作电流  Ie 230V 25 40 63 95
400V 25 40 63 95
AC-6b

额定控制容量kvar

 230V 10 15 25 35
400V 15 30 45 60
抑制浪涌能力 ≤20Ie
机械寿命        万次 100
AC-6b 电寿命    万次 10
操作频率        次/h 240 120
操作线圈特性及功耗 同HSC1系列交流接触器


辅助触头（侧装）

 出厂配置:CA411    1只

可选加装:CA411    1只



 出厂配置:CA511      1只

可选加装:CA511或CA520或              CA502     1只
配用熔断器型号 RT16-50 RT16-63 RT16-125 RT16-160
