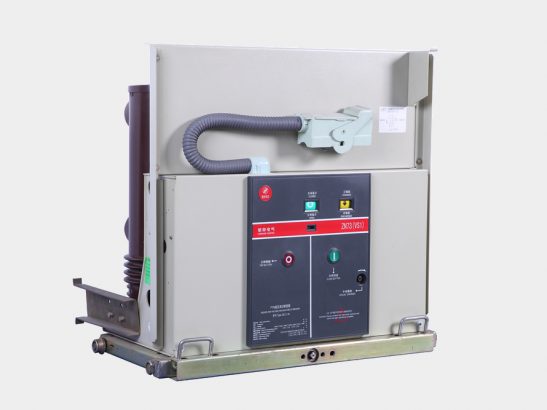

ZN73(VS1)-24系列户内高压交流真空断路器

产品简介

ZN73(VS1)-24真空断路器技术成熟,应用广泛,深受用户好评。

样本下载ZN73[VS1]-24型户内高压交流真空断路器
  • 产品信息
  • 性能参数

ZN73(VS1)-24系列户内高压交流真空断路器是我公司自主研发的经济型真空断路器,ZN73真空断路器技术成熟,应用广泛,在实际使用过程中,深受用户好评。是用于24kV电力系统的户内开关设备,作为电网设备、工矿企业动力设备的保护和控制单元。既可以作为固定安装的单元,也可以与底盘车装配组成手车单元使用,断路器提供完善可靠的防误操作功能,根据客户需求可增加柜门联锁、断路器互锁等特殊功能。

序号 项       目 单位 数       值
1 额定电压 kV 24
2 额定频率 Hz 50
3 额定工频耐受电压(对地/断口)(1min) kV 65/79
4 额定雷电冲击耐受电压(对地/断口)(峰值) kV 125/145






5







额定电流







A

630

1250

1600

2000

2500



630

1250

1600

2000

2500

3150



6 额定短路开断电流 kA 25 31.5
7 额定短时耐受电流(4s) kA 25 31.5
8 额定短路关合短路 kA 63 80
9 额定峰值耐受电流 kA 63 80
10 额定操作顺序   O-0.3s-CO-180s-CO O-180s-CO-180s-CO
11 机械寿命 次 10000
12 辅助回路工频耐受电压(1min) V 2000
13 触头开距 mm 15±1
14 触头压力弹簧行程(超行程) mm 3.5±0.5
15 三相合、分闸不同期性 ms ≤2
16 合闸弹跳时间 ms ≤3
17 平均分闸速度(触头分开-6mm) m/s 1.1-1.6
18 平均合闸速度(6mm-触头闭合) m/s 0.6-1.1
19 合闸时间(额定电压) ms 35-75
20 分闸时间(额定电压) ms 20-50
21 额定分、合闸操作电压 V AC110/220,DC110/220


22



主导电回路电阻



μΩ

630A

1250A

1600-2000A

2500-以上

≤55

≤45

≤35

≤25
