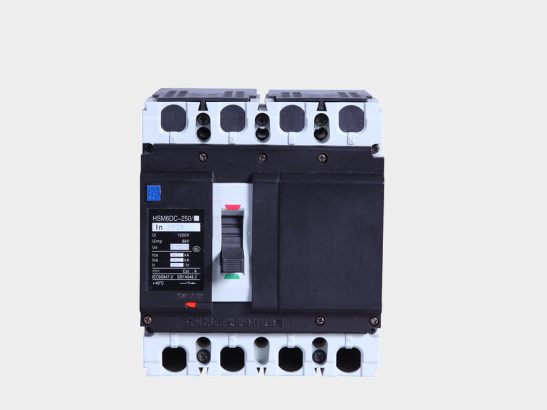

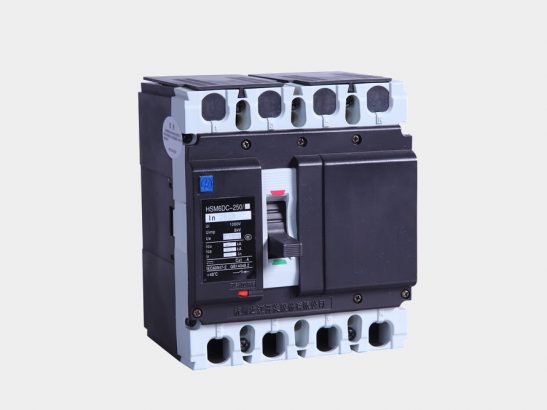

HSM6DC系列直流塑料外壳式断路器

产品简介

HSM6DC-250塑壳断路器适用于额定绝缘电压1000V,额定工作电压至DC 1000V,额定电流100A至250A的直流不接地系统、负极接地系统和中心点接地系统,并满足光伏汇流箱环境的要求, 在线路和设备过载、短路和欠电压时起保护作用。

样本下载HSM6DC系列塑料外壳式断路器
产品标签
  • 新产品
  • 产品信息
  • 性能参数

该系列断路器有250A、320A、400A、800A共四个壳架,电流规格100A~630A。

  • 全系列断路器可水平安装(横装)、垂直安装(竖装)、平躺安装;
  • 全系列断路器均具有隔离功能
  • 湿热型断路器可满足湿热带使用要求
  • 湿热带型断路器能耐受湿热、盐雾、雾菌的影响。
  • 正常使用条件

周围介质温度不高于+40℃和不低于-5℃,且24h的平均值不超过+35℃。断路器也可在-35℃~+70℃下使用,订货时与本厂协商

安装地点海拔不超过2000m,2000m以上海拔5000m及以下需修正使用。

安装地点的空气相对湿度在最高温度为+40℃时不超过50%,在较低温度下可以有较高的相对湿度,例如20℃时达90%(湿热带型断路器25℃时可达95%)。对于温度变化偶尔产生的凝露应采取特殊措施。

污染等级为3级。

断路器主电路及欠电压脱扣器安装类别为Ⅲ,其余辅助电路、控制电路安装类别为Ⅱ。

断路器适用于电磁环境A。

湿热带型(TH)断路器能耐受湿热、盐雾、雾菌的影响。

断路器应安装在无爆炸危险和无导电尘埃、无足以腐蚀金属和破坏绝缘的地方。

断路器应安装在没有雨雪侵袭的地方。

型号 HSM6DC-250 HSM6DC-250HU  HSM6DC-320HU  HSM6DC-400HU  HSM6DC-630HU
壳架等级额定电流 Inm(A) 250 250 320 400 630
额定电流 In(A) 100、125、140、160、180、200、225、250 125、140、160、180、200、225、250 125、140、160、180、200、225、250、315、320 225、250、315、350、400 400、500、630
额定冲击耐压 Uimp(kV) 8 12 12 12 12
工频耐受电压 U (1 分钟)(V) 2200 3500 3500 3500 3500
使用类别 A A A A A
质量认证 ccc、ce、tuv证书
飞弧距离(mm) ≯50 ≯50 ≯50 ≯100 ≯100
额定绝缘电压 Ui(V) 1000 1250 1600 1250 1600 1600 1600
极串 2 3 4 2 3 2 3 2 3 4 2 3 4
额定工作电压 Ue DC(V) 250

500

250

500

750 750 1000 250

500

750

1000

250

500

750

1000

1250

1500

250

500

750、1000

(τ=5ms)

750

1000

250

500

750

1000、

1250、1500(τ=5ms)

1000

1250

1500

250

500

750 250

500

750 750

1000

1250

1500

250

500

750 250

500

750 750

1000

1250

1500

额定极限短路分断能力 Icu(kA) 36 65 40 50 40 40 20 40 20 40 20 10 40 20 10 40 20 65 40 40 20 40 20 65 40 40 20
额定运限短路分断能力 Ics(kA) 36 65 20 50 20 40 20 40 20 40 20 10 40 20 10 40 20 65 40 40 20 40 20 65 40 40 20


操作性能(次)

电气寿命   2000   2000   2000   2000 2000
机械寿命  20000  20000 20000 20000 2000
L(长) 165 165 180 180 180 180 258 258 258 270 270
 W(宽) 107 142 74 107 74 107 150 150 198 182 240
 H(高) 102.5 102.5 102.5 102.5 102.5 102.5 107 107 107 111 111
