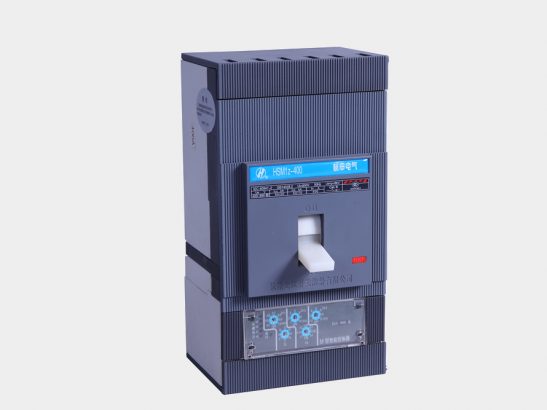

该系列断路器有160A、250A、400A、800A、1250A共五个壳架,电流规格16A~1250A。
- 全系列断路器可水平安装(横装)、垂直安装(竖装)、平躺安装;
- 全系列断路器均具有隔离功能
- 断路器可满足海拔高度2000米及以下场合的使用要求
- 断路器标配进出线防护罩
- 断路器按用途分配电型和电机保护型
- 断路器控制器分M型(普通型)和H型(可通信型)
- 正常使用条件
周围介质温度不高于+40℃和不低于-5℃,且24h的平均值不超过+35℃。
海拔2000m及以下。
安装地点的空气相对湿度在最高温度为+40℃时不超过50%,在较低温度下可以有较高的相对湿度,例如20℃时达90%。对于温度变化偶尔产生的凝露应采取特殊措施。
污染等级为3级。
断路器主电路及欠电压脱扣器安装类别为Ⅲ,其余辅助电路、控制电路安装类别为Ⅱ。
断路器应安装在无爆炸危险和无导电尘埃、无足以腐蚀金属和破坏绝缘的地方。
断路器应安装在没有雨雪侵袭的地方。
断路器适用于电磁环境A。
型号 | HSM1z-160 | HSM1z-250 | HSM1z-400 | HSM1z-800 | HSM1z-1250 | ||
额定电流 A | 40/63/100/160 | 100/160/200/250 | 250/315/350/400 | 500/630/800 | 1000/1250 | ||
极数 | 3/4 | 3 | |||||
额定绝缘电压 V | 800 | ||||||
额定冲击耐受电压 V | 8000 | ||||||
额定工作电压 | 400、690 | ||||||
飞弧距离 | 0 | ||||||
极限短路分断能力kA | AC400V | 50 | 65 | 65 | 65 | 65 | |
AC690V | 20 | 20 | 20 | 30 | 30 | ||
运行短路分断能力kA | AC400V | 50 | 50 | 50 | 50 | 50 | |
AC690V | 10 | 10 | 10 | 20 | 20 | ||
短时耐受电流 kA/0.4S | 1.6 | 3 | 5 | 10 | 15 | ||
操作性能(寿命) 次 | 有载 | 8000 | 8000 | 7000 | 7000 | 1000 | |
无载 | 20000 | 20000 | 20000 | 20000 | 3000 | ||
外形尺寸(宽×高×深) | 三极 | 90×160×73 | 105×210×103.5 | 140×254×103.5 | 210×268×103.5 | 210×406.5×146.5 | |
四极 | 120×160×73 | 140×210×103.5 | 184×254×103.5 | 280×268×103.5 | / |
